Abrimos el kit ESP32 y explicamos cómo funciona cada pieza, con ejemplos prácticos y precauciones antes de conectarla.
Vídeo: unboxing del kit ESP32
Qué incluye realmente mi kit
Este es el inventario visual de las piezas que fotografié durante el unboxing, no una lista genérica de accesorios.

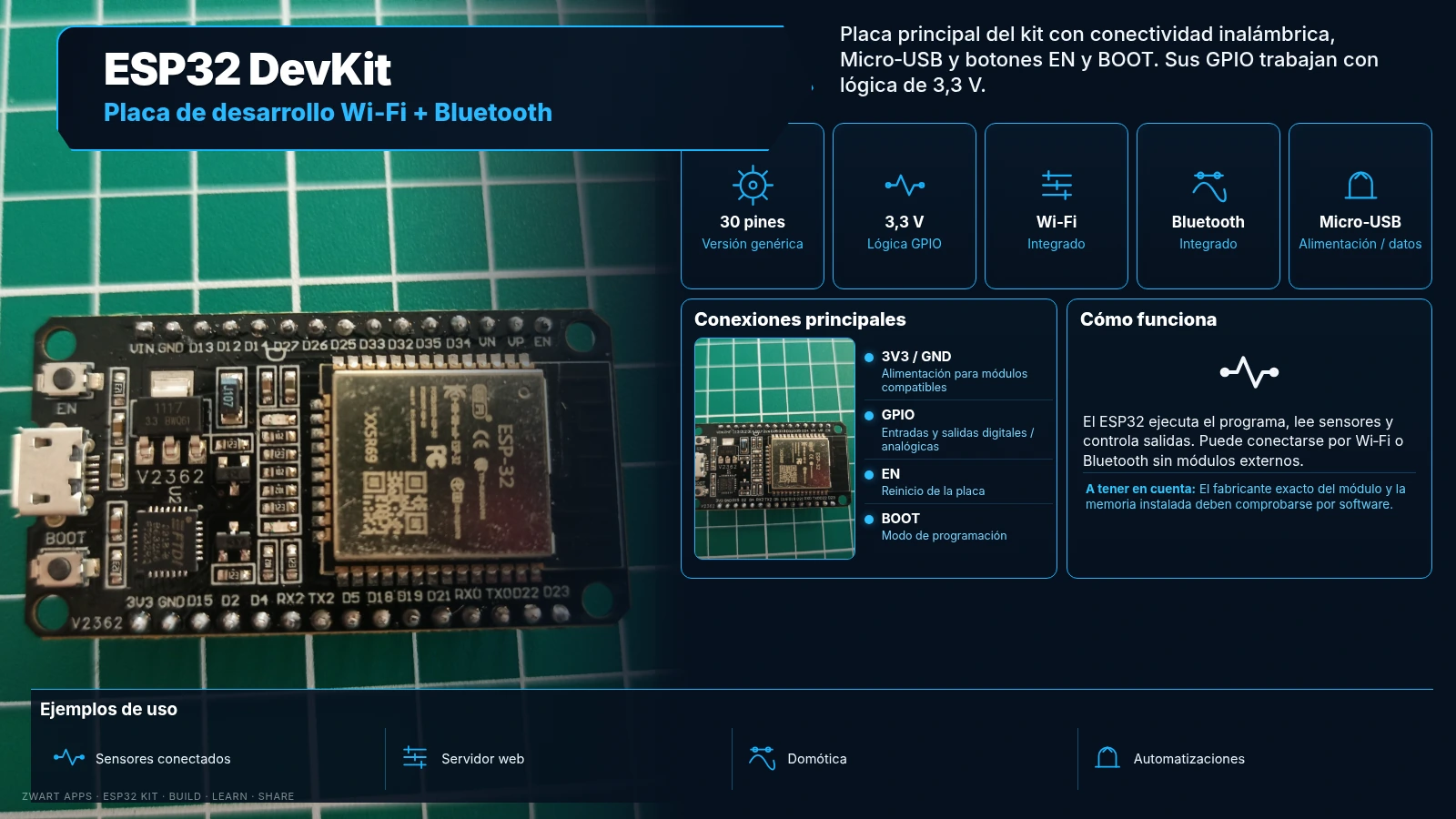

ESP32 DevKit
Placa principal con Wi-Fi y Bluetooth, Micro-USB y botones EN y BOOT.
Versión genérica de 30 pines. El botón EN reinicia la placa y BOOT permite entrar en modo de programación. Los GPIO funcionan con lógica de 3,3 V.
Aplicaciones: Domótica, sensores conectados, servidores web y automatizaciones.
Nota: El módulo metálico lleva la inscripción ESP-32; el fabricante exacto y la memoria deben comprobarse por software.
Sensor de movimiento PIR
Detecta cambios de radiación infrarroja provocados por cuerpos en movimiento.
La cúpula blanca es una lente de Fresnel. La salida suele ser digital: informa de movimiento, pero no mide distancia.
Aplicaciones: Alarma de movimiento, luces automáticas y domótica.
Nota: Modelo y orden de pines pendientes de confirmar en la parte posterior.

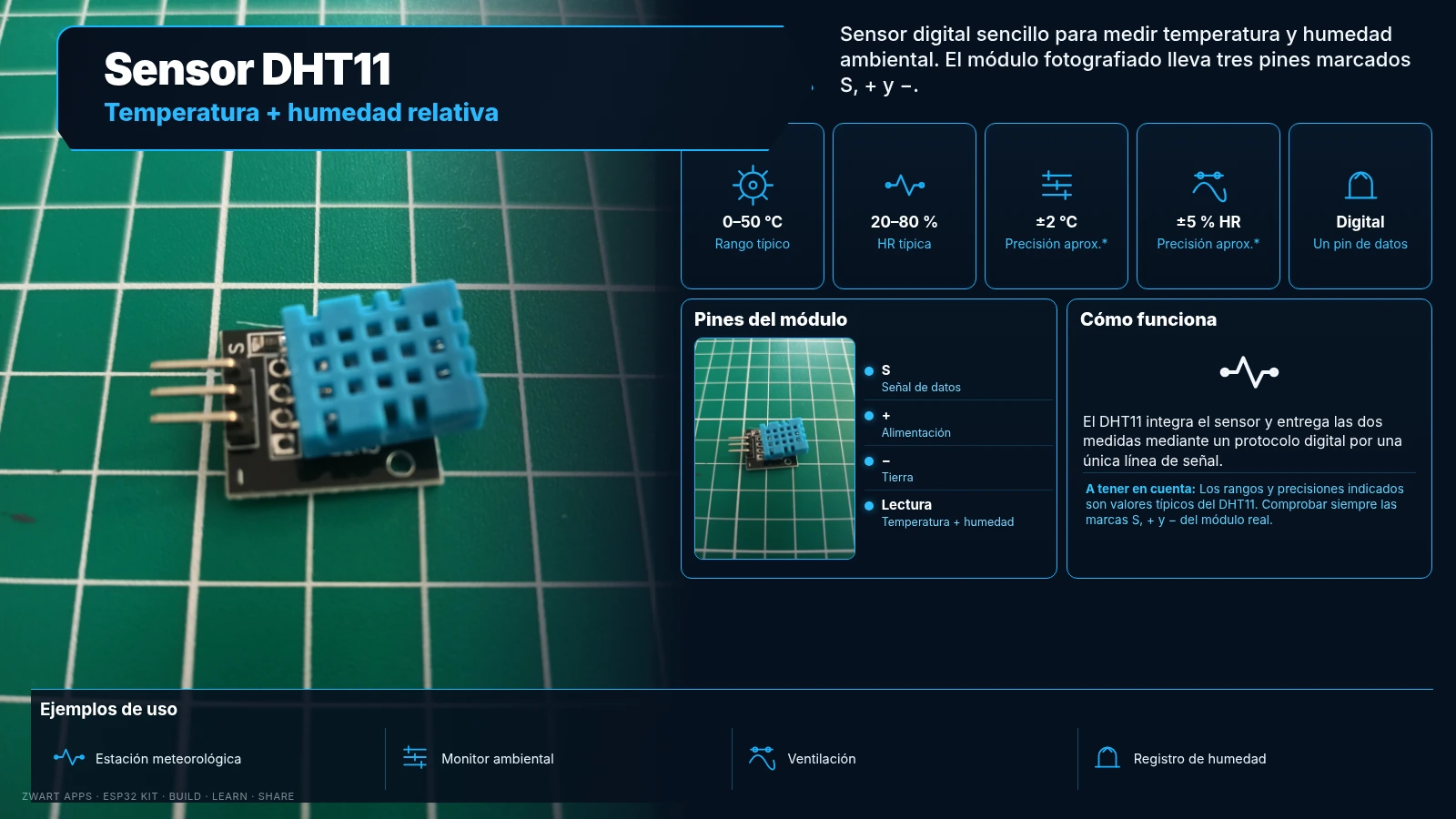

Sensor DHT11
Mide temperatura y humedad relativa del ambiente.
Intervalos habituales: 0–50 °C y 20–80 % de humedad relativa; precisión típica aproximada de ±2 °C y ±5 % HR. Comunicación digital por un pin de señal.
Aplicaciones: Estación meteorológica, monitor ambiental y control de ventilación.
Nota: Comprobar las marcas S, + y − antes de conectar.
Sensor de luz LDR
Detecta cambios en la iluminación mediante una fotorresistencia.
Módulo con comparador probablemente LM393, salida analógica AO, digital DO y potenciómetro para ajustar el umbral digital.
Aplicaciones: Luces automáticas, persianas y control de iluminación.
Nota: Para usarlo con el ESP32, preferir alimentación a 3,3 V y comprobar el orden de los cuatro pines.
Detector de obstáculos infrarrojo
Emite luz infrarroja y detecta su reflexión en objetos cercanos.
Integra un emisor transparente, receptor oscuro, ajuste de sensibilidad y salida digital OUT. El alcance depende de la superficie y la luz ambiental.
Aplicaciones: Robots evitaobstáculos y detección de paso de objetos.
Nota: No mide la distancia exacta. Pines visibles: OUT, GND y VCC.

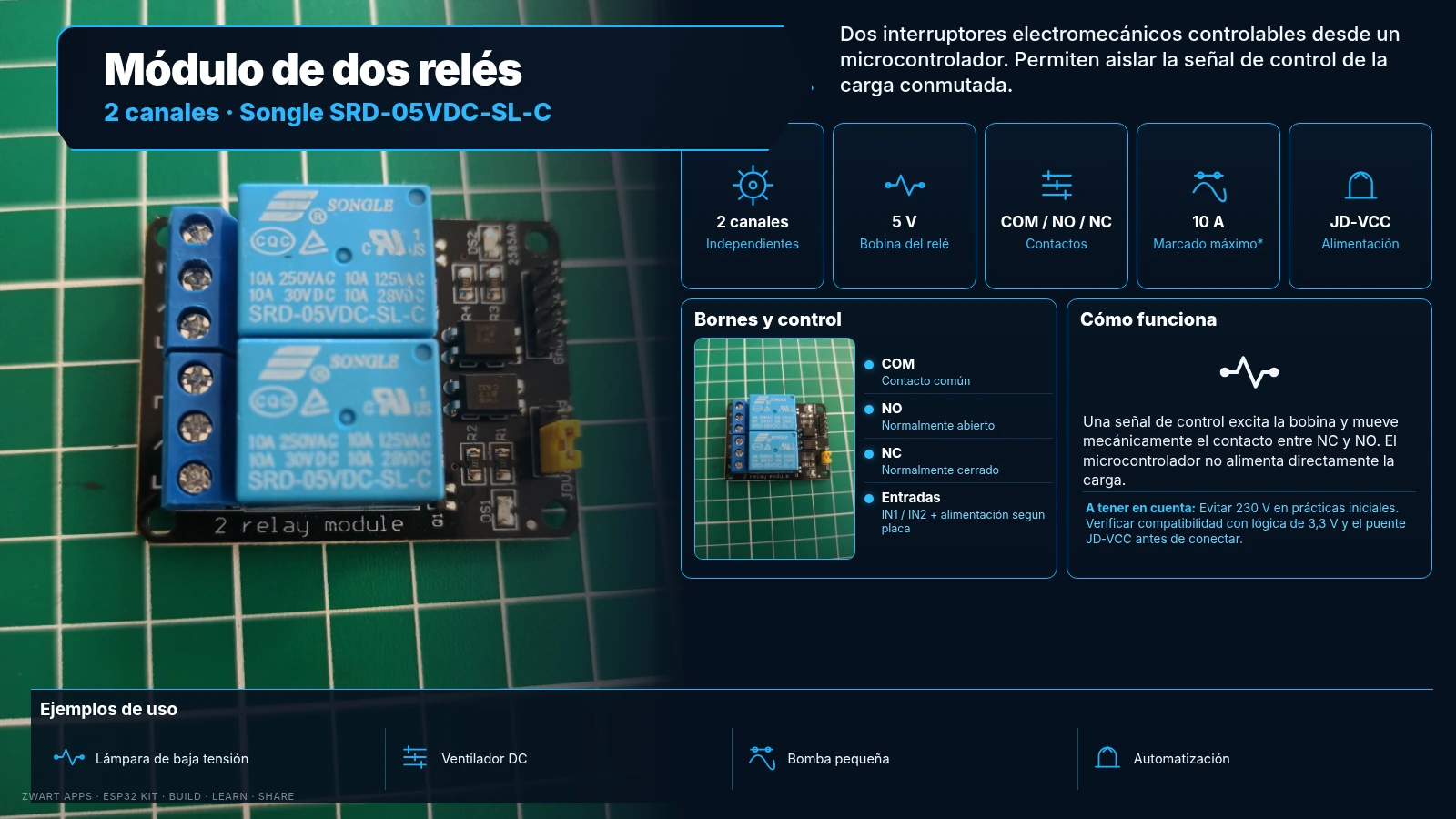

Módulo de dos relés
Dos interruptores electromecánicos controlables desde un microcontrolador.
Relés Songle SRD-05VDC-SL-C con bobina de 5 V; contactos COM, NO y NC por canal. Marcado nominal de contactos de hasta 10 A según carga y condiciones.
Aplicaciones: Activar cargas de baja tensión y automatizaciones.
Nota: No trabajar con 230 V en prácticas iniciales. Verificar compatibilidad de entradas a 3,3 V y configuración JD-VCC.

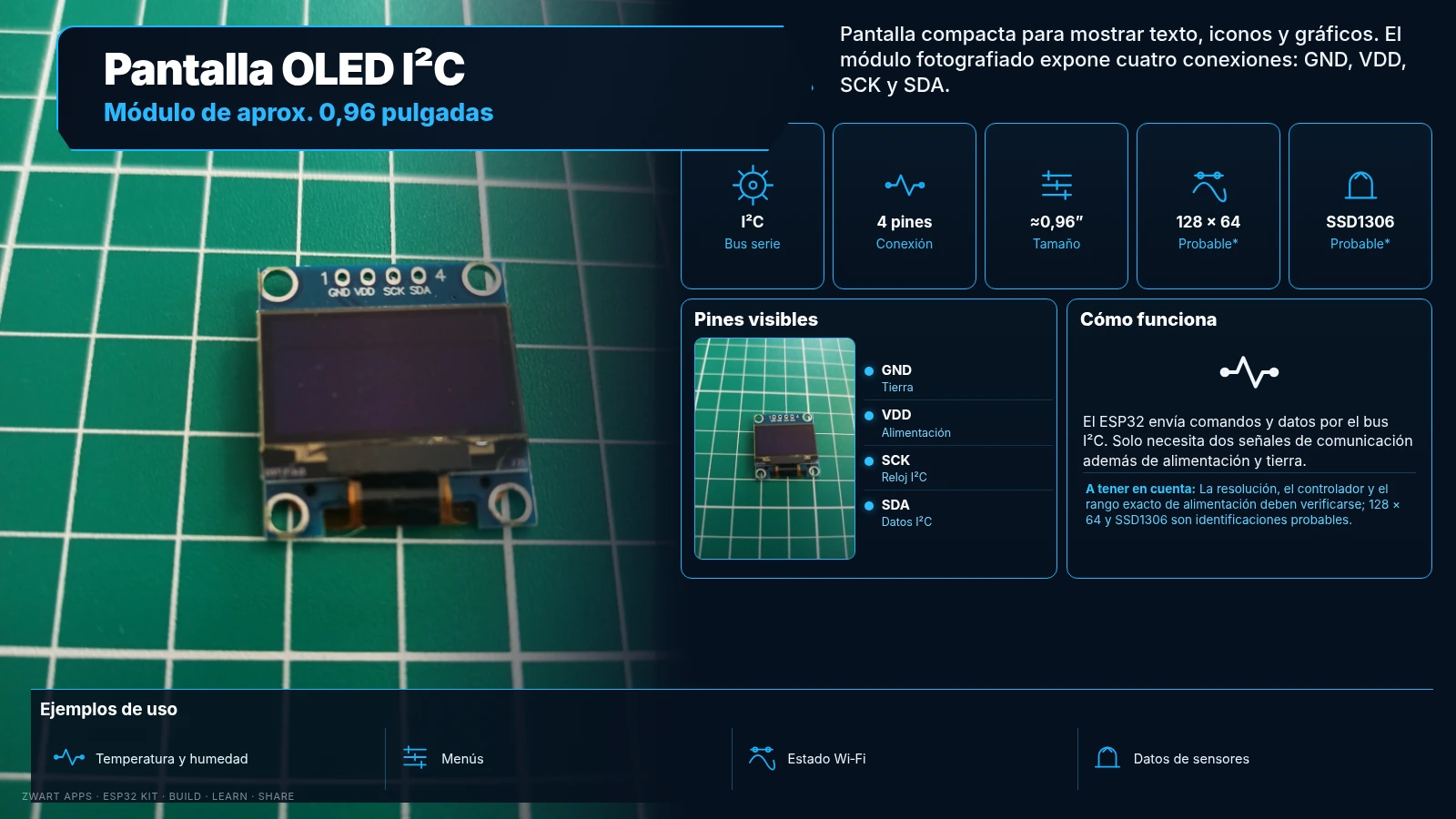

Pantalla OLED I²C
Pantalla pequeña para texto, iconos y gráficos sencillos.
Módulo de aproximadamente 0,96 pulgadas, probablemente 128 × 64 píxeles con controlador SSD1306 o compatible. Pines GND, VDD, SCK (reloj I²C) y SDA.
Aplicaciones: Mostrar temperatura, humedad, menús y estados.
Nota: Resolución, controlador y tensión de alimentación exactos pendientes de comprobar.

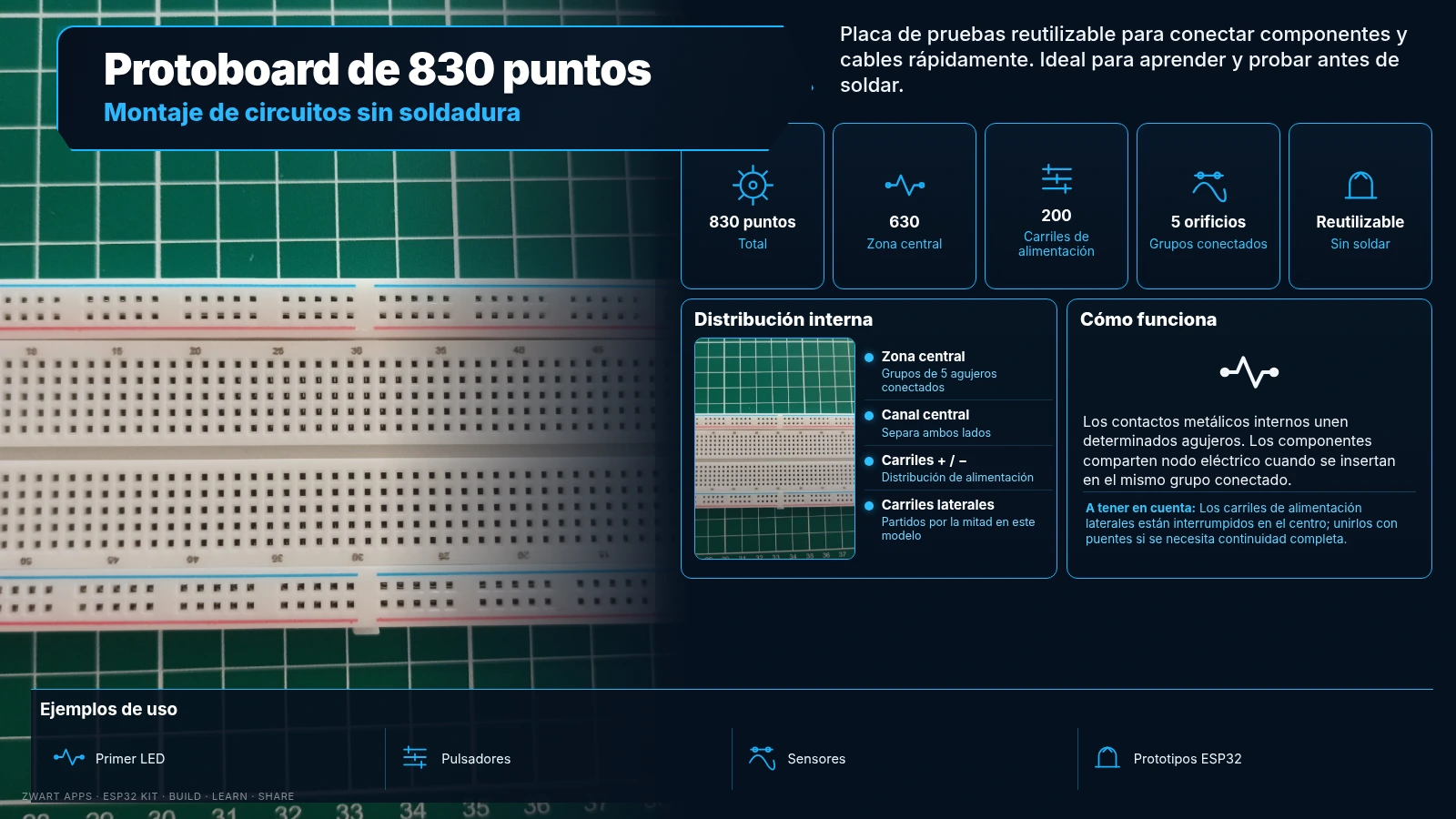

Protoboard de 830 puntos
Placa de pruebas reutilizable para montar circuitos sin soldadura.
630 conexiones centrales y 200 de carriles de alimentación. Cada grupo de cinco orificios de la zona central está conectado internamente.
Aplicaciones: Primeros circuitos, prototipos con LED y sensores.
Nota: Los carriles laterales están partidos por la mitad; unirlos con puentes si hace falta.

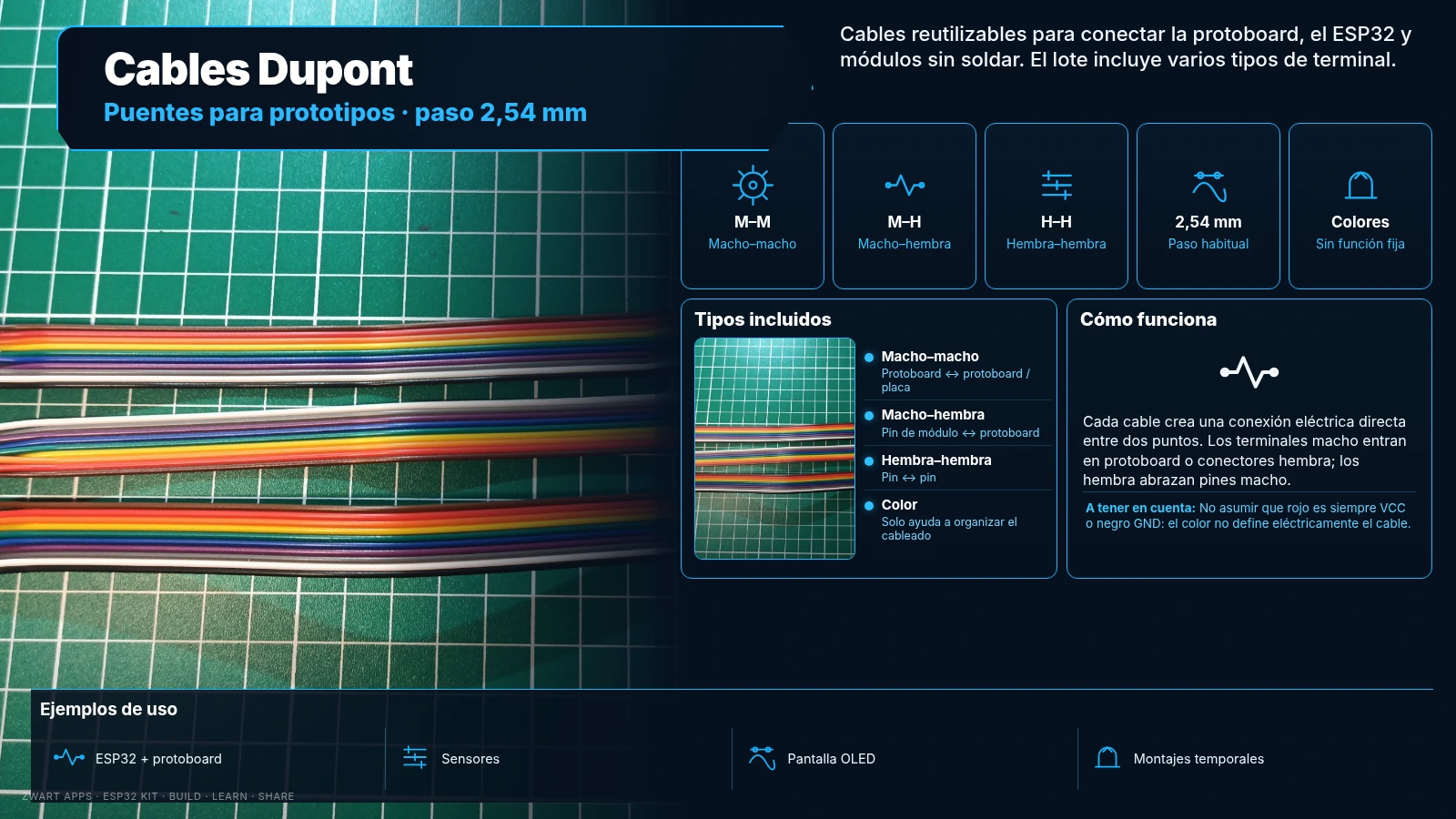

Cables Dupont
Cables reutilizables para unir la protoboard y los módulos.
Tres tipos: macho–macho, macho–hembra y hembra–hembra; conectores habituales de paso 2,54 mm.
Aplicaciones: Cableado rápido de prototipos sin soldar.
Nota: El color del cable no define su función eléctrica.
Resistencias
Componentes pasivos para limitar corriente y dividir tensiones.
En la fotografía aparecen diez resistencias axiales de cuerpo azul, probablemente de película metálica. Su valor se lee mediante bandas de colores.
Aplicaciones: Limitar corriente de LED y crear divisores de tensión.
Nota: Valor en ohmios y potencia sin confirmar. La ilustración muestra 220 Ω como ejemplo, no como valor verificado del kit.

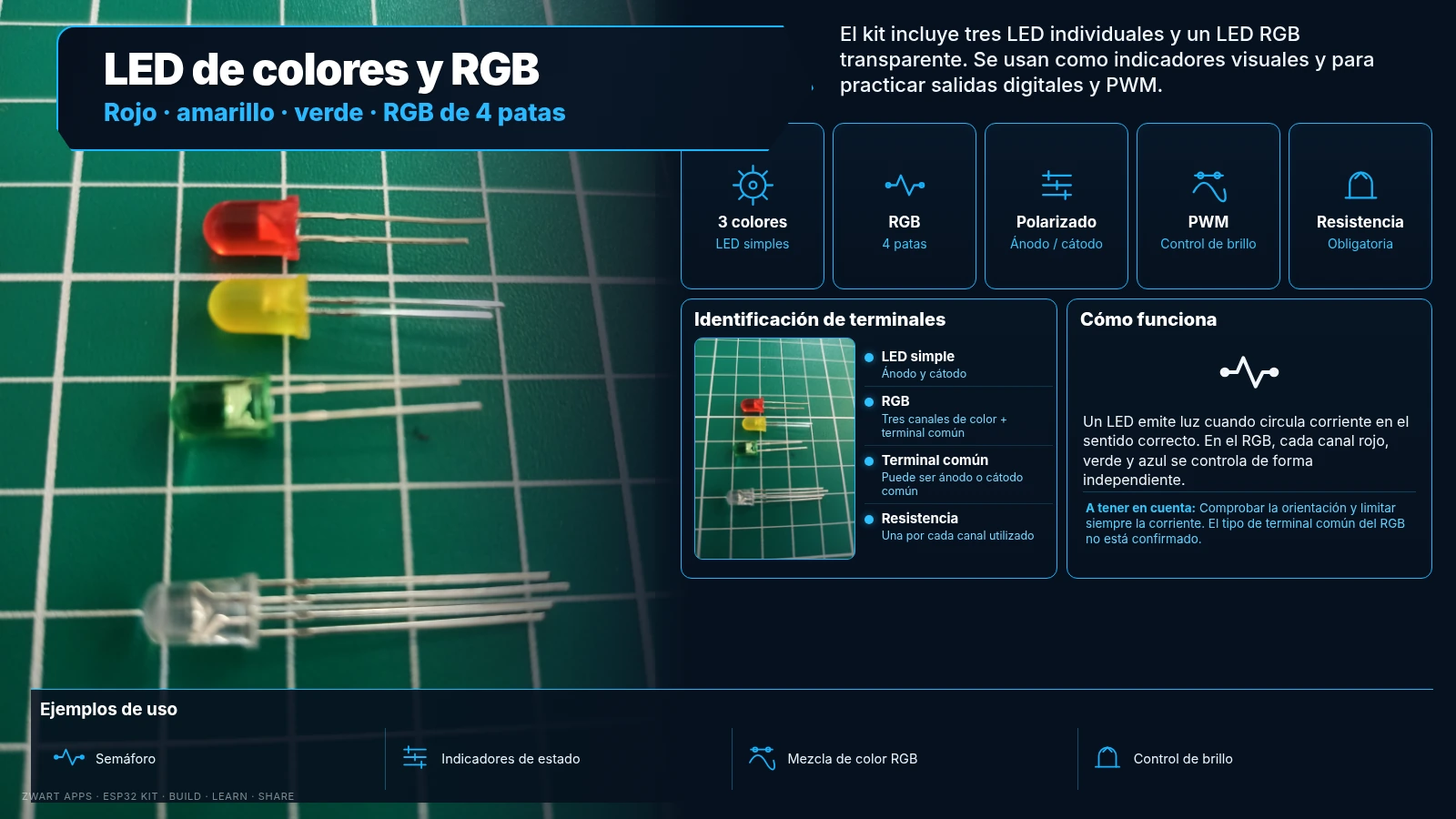

LED de colores y RGB
Tres LED individuales y uno RGB transparente de cuatro patas.
Los LED rojo, amarillo y verde tienen dos terminales; el RGB integra tres colores y un terminal común. El RGB puede ser de ánodo o cátodo común.
Aplicaciones: Indicadores, semáforos, señales y control de brillo.
Nota: Cada canal requiere limitación de corriente. La ilustración es orientativa; comprobar las cuatro patas del RGB real.

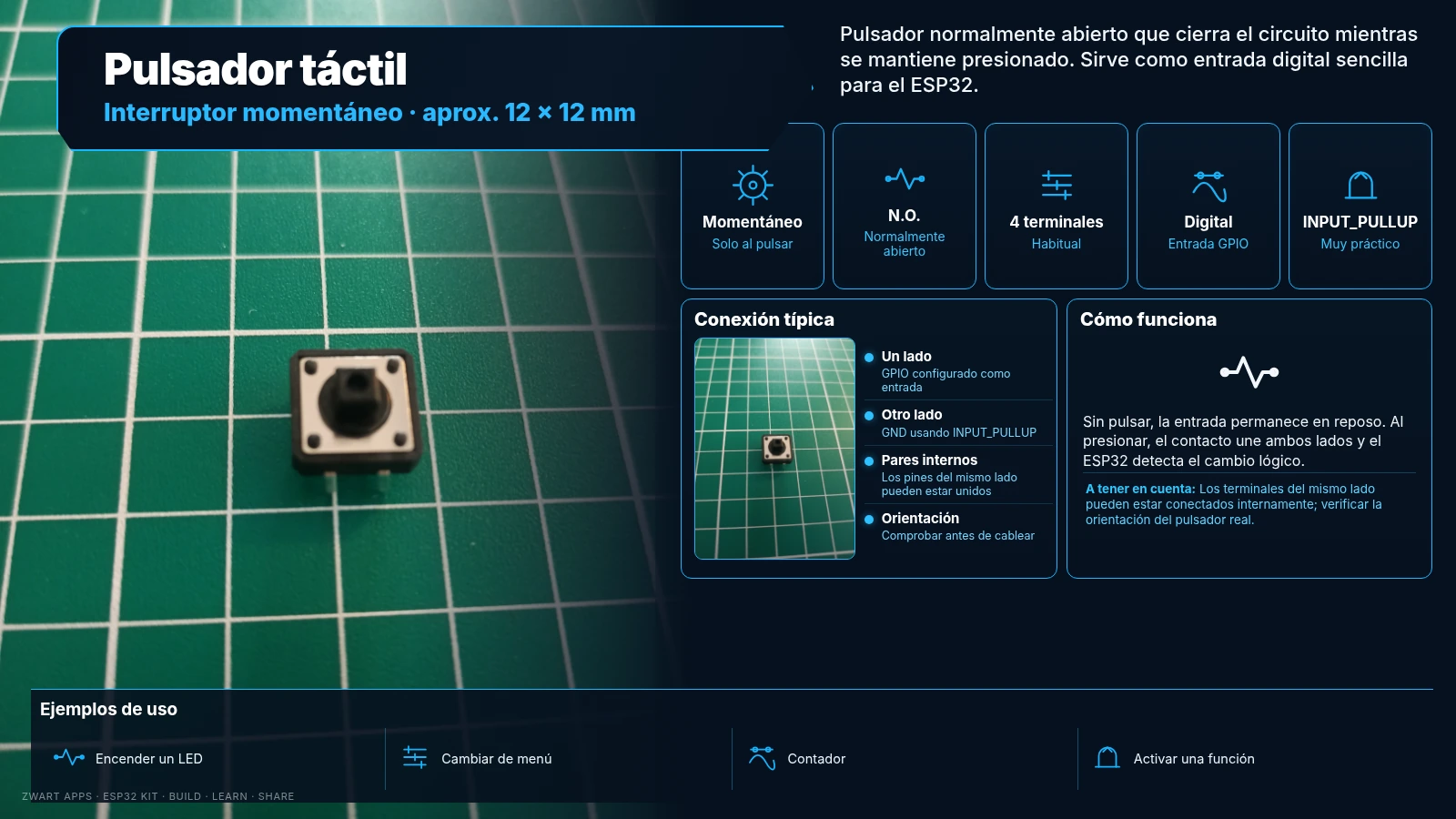

Pulsador táctil
Interruptor momentáneo que cierra el circuito mientras se pulsa.
Pulsador de aproximadamente 12 × 12 mm, normalmente abierto y habitualmente de cuatro terminales. Puede usarse con INPUT_PULLUP entre GPIO y GND.
Aplicaciones: Encender LED, cambiar menús o activar funciones.
Nota: Los terminales del mismo lado pueden estar conectados internamente; comprobar su orientación.

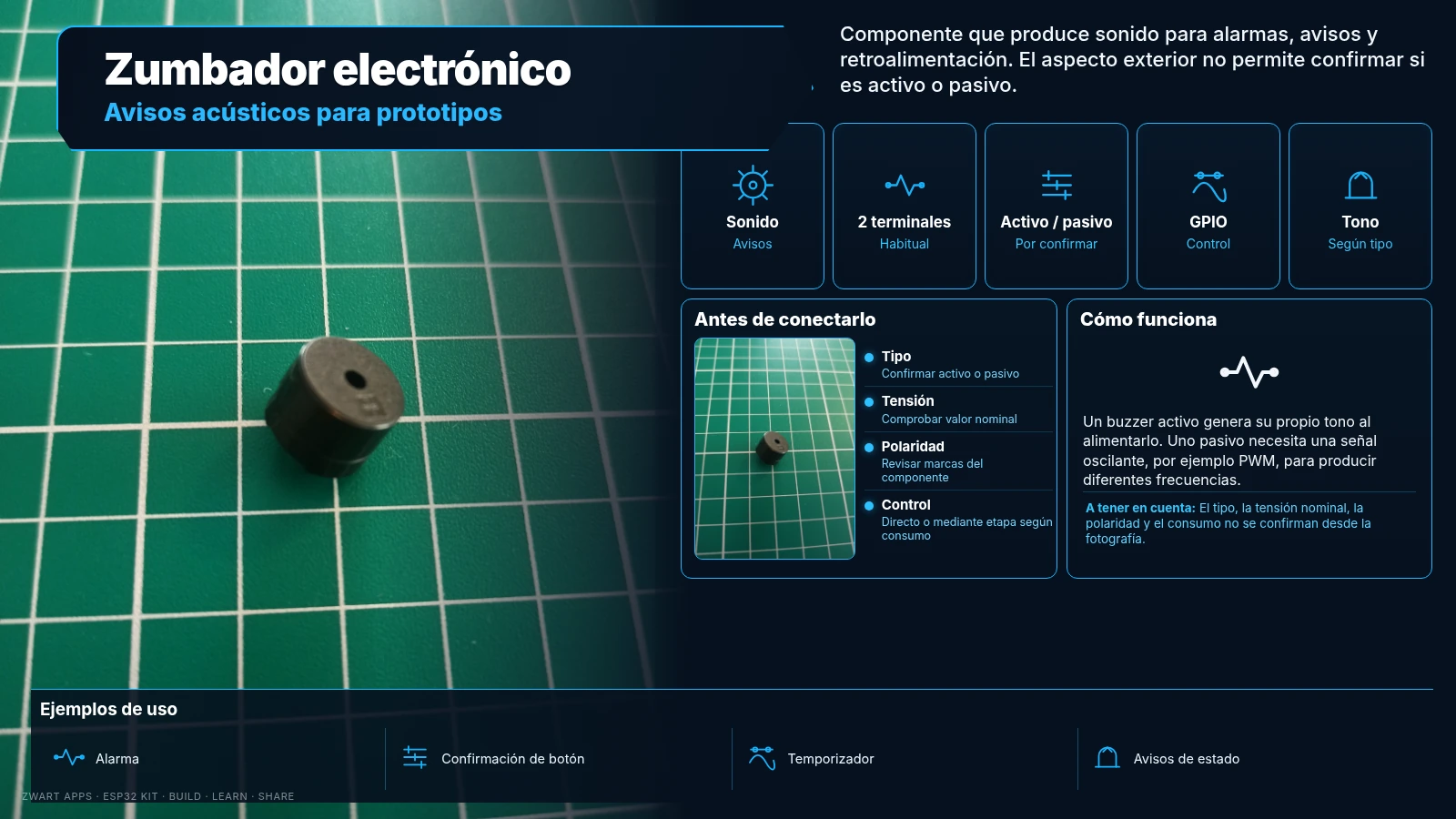

Zumbador electrónico
Genera avisos acústicos y señales sonoras.
Un buzzer activo pita con alimentación adecuada; uno pasivo necesita una señal oscilante y permite diferentes tonos.
Aplicaciones: Alarmas, avisos y retroalimentación de botones.
Nota: Tipo activo/pasivo, tensión y consumo pendientes de confirmar.

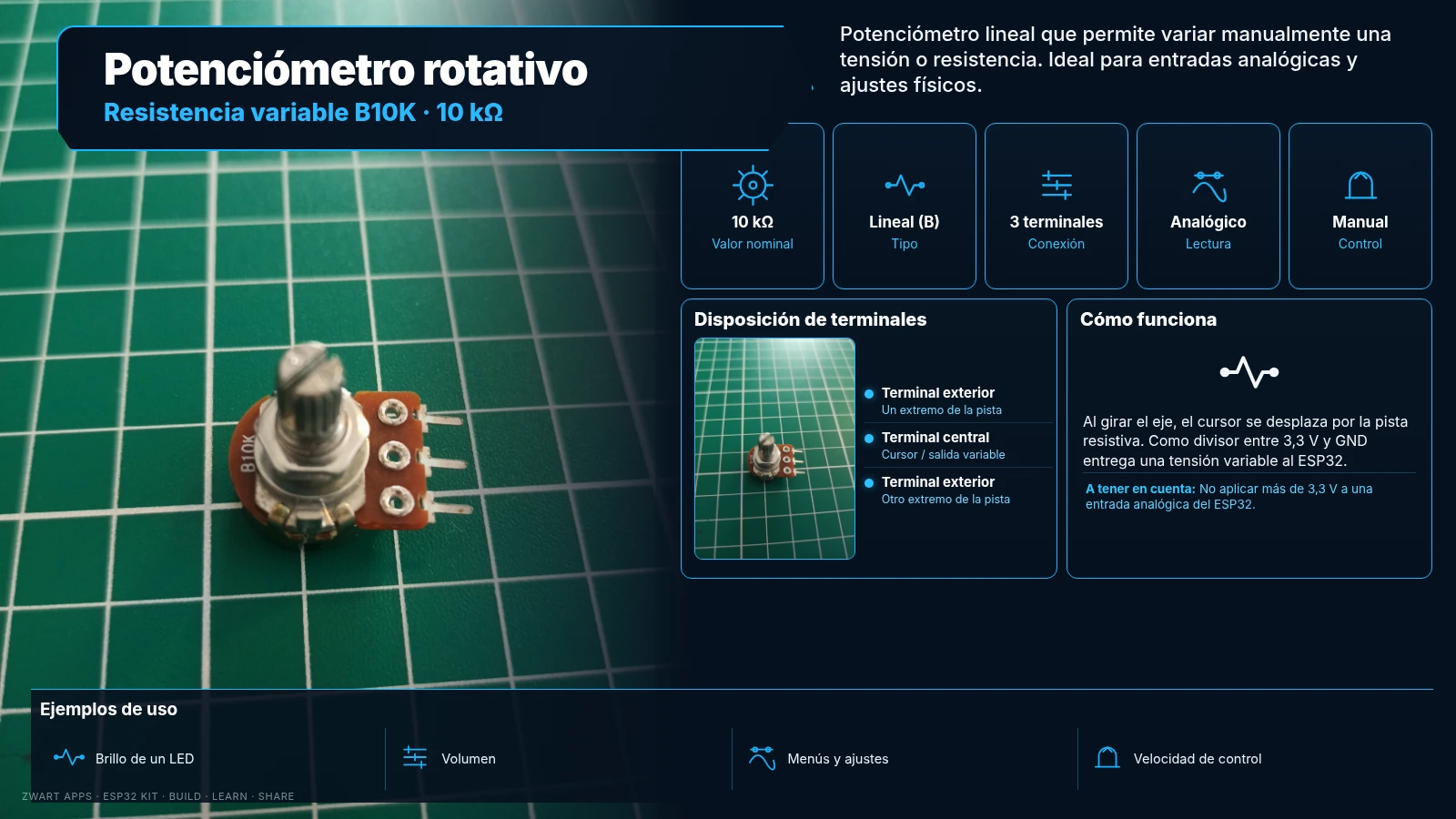

Potenciómetro B10K
Resistencia variable lineal de 10 kΩ con eje giratorio.
Los extremos forman una pista de resistencia fija de unos 10 kΩ; el terminal central es el cursor. Como divisor entre 3,3 V y GND permite leer una tensión variable.
Aplicaciones: Control de brillo, menús y ajustes manuales.
Nota: No aplicar más de 3,3 V a una entrada analógica del ESP32.
Primeros pasos y seguridad
Empieza con un LED y una resistencia adecuada, después un pulsador, el DHT11 y la OLED. Los GPIO del ESP32 usan lógica de 3,3 V. No experimentes con tensión de red en el módulo de relés.
